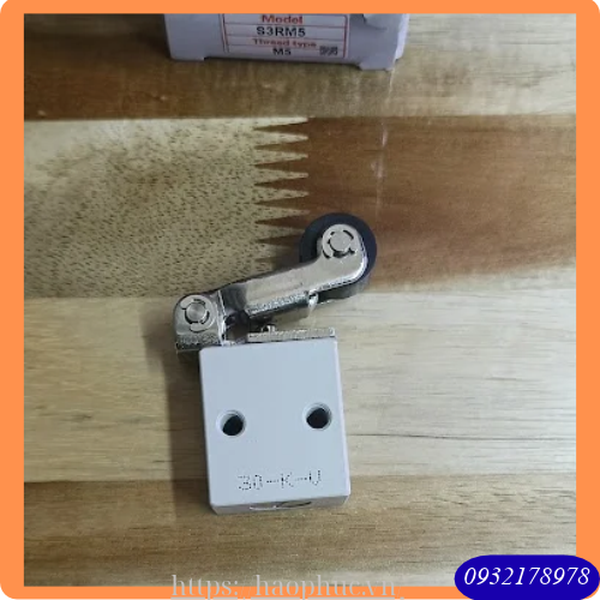

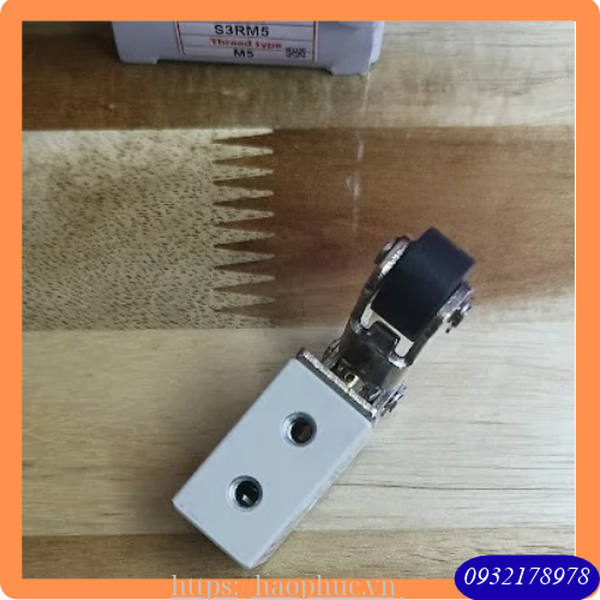

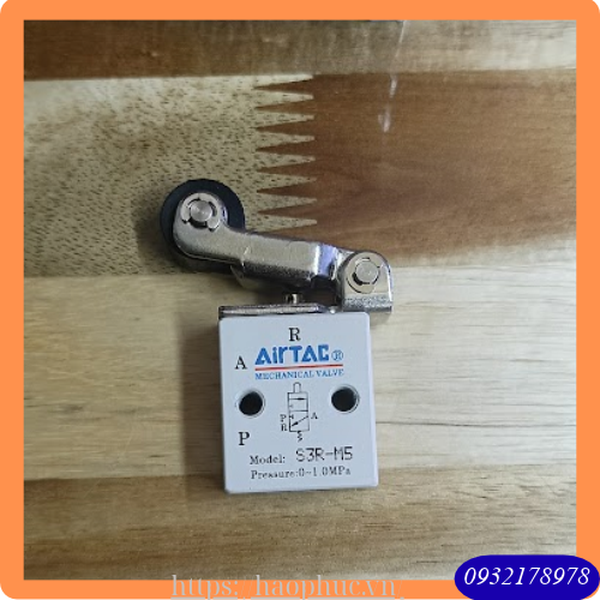

Van cơ khí con lăn AIRTAC S3R-M5 là van điều khiển khí nén 3/2, sử dụng cần gạt có con lăn để tác động cơ học. Sản phẩm phù hợp với các vị trí cần nhận biết hành trình hoặc chuyển trạng thái van khi cơ cấu máy di chuyển đến điểm xác định.
Model S3R-M5 sử dụng cổng ren M5, thiết kế nhỏ gọn và thuận tiện bố trí trong máy móc, đồ gá hoặc hệ thống tự động hóa có không gian lắp đặt giới hạn.
Thông số van cơ khí AIRTAC S3R-M5
| Thương hiệu | AIRTAC |
| Model | S3R-M5 |
| Loại sản phẩm | Van cơ khí con lăn |
| Kiểu van | Van 3/2 |
| Kiểu tác động | Cần gạt con lăn cơ khí |
| Kích thước ren | M5 |
| Áp suất thể hiện trên sản phẩm | 0–1.0 MPa |
Lưu ý: Khách hàng nên kiểm tra model, kích thước ren và điều kiện vận hành thực tế trước khi đặt hàng.
Đặc điểm của van con lăn S3R-M5
- Tác động cơ học thông qua cần gạt và bánh lăn.
- Cấu hình van 3/2 phù hợp với các mạch điều khiển khí nén.
- Cổng kết nối ren M5, thích hợp với hệ thống có kích thước nhỏ gọn.
- Đầu tác động bằng kim loại, hỗ trợ vận hành ổn định.
- Có thể sử dụng để nhận biết vị trí hoặc hành trình của cơ cấu máy.
- Hai lỗ trên thân giúp bố trí và cố định van tại vị trí làm việc.
Nguyên lý hoạt động
Khi cơ cấu máy tiếp xúc và đẩy bánh lăn, cần gạt truyền lực xuống thân van để chuyển trạng thái dòng khí. Khi lực tác động được giải phóng, cơ cấu van trở về trạng thái ban đầu.
Phương thức tác động này phù hợp với những vị trí cần van phản hồi theo chuyển động cơ học mà không sử dụng tín hiệu điện.
Ứng dụng của van AIRTAC S3R-M5
- Nhận biết vị trí của cơ cấu chuyển động.
- Điều khiển hành trình trong máy móc khí nén.
- Tạo tín hiệu khí cho chu trình vận hành tiếp theo.
- Lắp trên đồ gá, bàn máy và thiết bị tự động hóa.
- Điều khiển xi lanh hoặc các phần tử khí nén phù hợp với thiết kế mạch.
Hướng dẫn kiểm tra trước khi đặt hàng
- Đối chiếu chính xác model S3R-M5.
- Kiểm tra hệ thống đang sử dụng van 3/2.
- Xác nhận kích thước cổng kết nối là ren M5.
- Kiểm tra hướng tác động của cần gạt con lăn.
- Đối chiếu áp suất vận hành với thông tin trên sản phẩm.
- Gửi hình ảnh van cũ hoặc vị trí lắp đặt nếu cần hỗ trợ kiểm tra.
Lưu ý khi lắp đặt và sử dụng
- Lắp van chắc chắn, tránh để thân van rung hoặc lệch trong quá trình vận hành.
- Căn chỉnh vị trí tiếp xúc để cơ cấu máy tác động đúng vào bánh lăn.
- Không để lực tác động vượt quá hành trình cơ khí của cần gạt.
- Ngắt nguồn khí và xả áp trước khi lắp đặt hoặc thay thế van.
- Giữ đường khí sạch để hạn chế bụi bẩn ảnh hưởng đến hoạt động của van.
Liên hệ báo giá van AIRTAC S3R-M5
Hào Phúc cung cấp thiết bị khí nén và hỗ trợ khách hàng kiểm tra sản phẩm theo mã hàng, hình ảnh hoặc thông số kỹ thuật. Liên hệ Hào Phúc để được kiểm tra đúng mã S3R-M5, xác nhận tình trạng hàng và nhận báo giá nhanh.
Hào Phúc – Đúng thiết bị, đúng thông số, báo giá nhanh.
